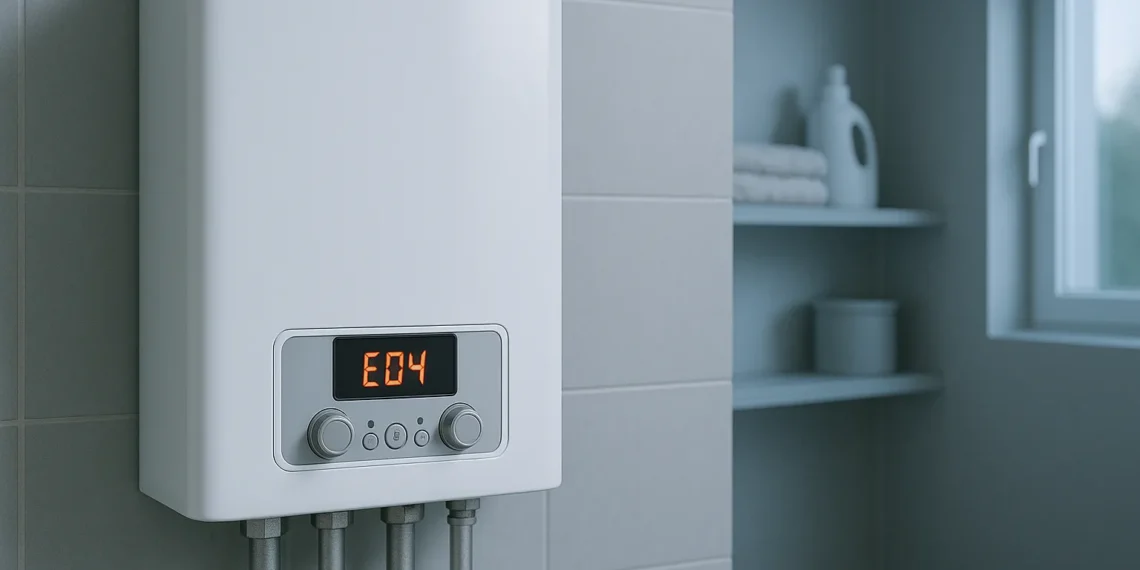

Коди помилок газових котлів

Типологія систем кодування помилок

Системи кодування помилок в опалювальних котлах різноманітні та залежать від виробника, моделі та цінового сегменту обладнання. Розуміння цієї типології є першим кроком до ефективної діагностики.

Сучасний опалювальний котел – складний пристрій. Його ефективна та безпечна робота залежить від багатьох компонентів. Якщо на дисплеї вашого котла з’явився код помилки, це сигнал, що в системі щось працює не так, як належить. Розуміння цих кодів допоможе вам правильно реагувати та підтримувати тепло у вашому домі.

Чому ваш котел показує код помилки?

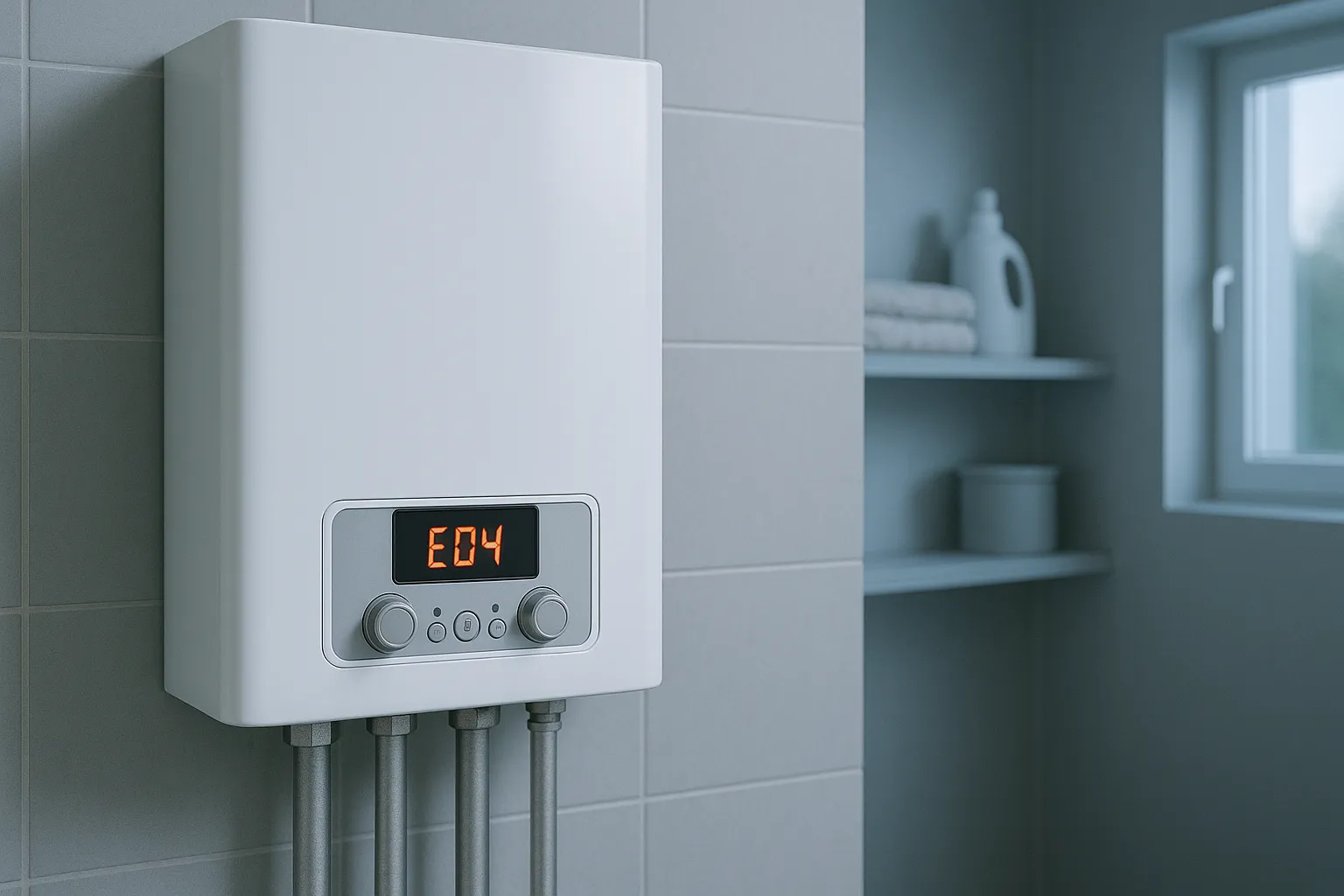

Код помилки на дисплеї котла – це повідомлення від його внутрішньої системи контролю. Вона безперервно стежить за роботою всіх вузлів та датчиків. Коли система виявляє відхилення від норми, вона інформує про це користувача.

Роль системи самодіагностики

Системи самодіагностики в котлах стали невід’ємною частиною їхньої надійності. Вони дозволяють:

• Швидко виявити несправність: Код вказує на конкретну проблему або її ймовірну причину.

• Запобігти серйозним поломкам: Раннє виявлення допомагає уникнути більших проблем та дорогого ремонту.

• Підвищити безпеку: Система може автоматично блокувати роботу котла, коли виявляє критичні несправності, наприклад, витік газу або перегрів.

Сучасні котли мають складні мікропроцесорні системи. Вони не тільки показують код помилки, а й можуть зберігати історію несправностей (журнал помилок). Це допомагає майстру швидше знайти причину.

Коли код помилки – це серйозно, а коли – ні

Не кожен код помилки означає катастрофу. Деякі помилки вказують на тимчасові збої або проблеми, які користувач може усунути самостійно. Наприклад, низький тиск води в системі часто виправляють простим підживленням.

Однак існують коди, що сигналізують про серйозні несправності. Це можуть бути проблеми з газовою автоматикою, системою розпалу, датчиками безпеки або платою керування. Якщо ігнорувати такі сигнали, котел може повністю зупинитися або виникнуть небезпечні ситуації. Важливо розуміти, що деякі помилки блокують роботу котла, доки не усунуть причину та не виконають ручне скидання.

Найпоширеніші групи помилок та їх значення

Коди помилок можна умовно розділити на кілька основних груп, залежно від того, яку систему котла вони стосуються. Знання цих груп допоможе швидше зорієнтуватися.

Проблеми з тиском та циркуляцією теплоносія

Це одна з найчастіших категорій. Коди можуть вказувати на:

• Низький тиск води: Можливі причини – витоки в системі опалення, несправний розширювальний бак або запобіжний клапан.

• Високий тиск води: Часто виникає через несправність розширювального бака або постійно відкритий кран підживлення.

• Недостатня циркуляція або перегрів: Може бути викликано несправним циркуляційним насосом, повітрям у системі, засміченням фільтрів або теплообмінника.

Несправності системи розпалу та контролю полум’я

Безпечна робота газового котла неможлива без коректної роботи системи розпалу. Поширені помилки:

• Невдалий розпал або згасання полум’я: Причин багато – від закритого газового крана чи низького тиску газу до несправності електродів розпалу/іонізації, газового клапана або проблем з димовидаленням.

• Помилковий сигнал наявності полум’я: Небезпечна ситуація, коли котел “бачить” полум’я, хоча його немає. Може бути через несправність електрода іонізації або плати керування.

Помилки датчиків: очі та вуха вашого котла

Датчики температури (NTC/PTC), тиску, протоку, димових газів та захисні термостати надають платі керування інформацію про стан котла. Їх обрив, коротке замикання або некоректні показники призводять до помилок і зупинки котла. Наприклад, несправний датчик температури може показувати перегрів, навіть якщо його немає.

Збої в системі димовидалення та вентиляції

Для котлів із закритою камерою згоряння (турбовані та конденсаційні) правильне видалення продуктів згоряння та подача повітря є критично важливими. Помилки можуть вказувати на:

• Несправність вентилятора: Не запускається, обертається з неправильною швидкістю.

• Несправність пресостата (реле тиску повітря): Не фіксує роботу вентилятора або проблеми з тягою.

• Засмічення димоходу або коаксіальних труб.

Що можна зробити самостійно (і коли НЕ варто)

Побачивши код помилки, не поспішайте панікувати або одразу розбирати котел. Деякі дії ви можете виконати самостійно, але важливо знати межу своїх можливостей.

Прості кроки для перевірки перед викликом майстра

Перш ніж дзвонити у сервісну службу, спробуйте перевірити кілька моментів. Контролюйте тиск води в системі опалення: норма зазвичай становить 1-2 бари (дивіться інструкцію). Якщо тиск низький, спробуйте обережно його підняти краном підживлення. Регулярне падіння тиску вказує на витік або проблеми з розширювальним баком. Переконайтеся, що котел підключений до електромережі, а напруга стабільна.

Перезавантаження котла іноді допомагає при тимчасових збоях електроніки. Перевірте, чи повністю відкритий кран подачі газу. Візуально огляньте димохід та вентиляційні канали на предмет засмічень. Уважно прочитайте розділ про коди помилок у вашій інструкції до котла.

Категорично не варто самостійно розбирати газову арматуру, плату керування, пальник або інші складні вузли, якщо ви не маєте відповідної кваліфікації та інструментів. Такі дії можуть бути небезпечними та призвести до серйозніших поломок.

Важливість регулярного технічного обслуговування

Найкращий спосіб уникнути появи кодів помилок – це регулярне технічне обслуговування котла кваліфікованим фахівцем. Його рекомендують проводити щорічно, перед початком опалювального сезону. Під час ТО майстер перевіряє всі ключові компоненти, чистить теплообмінник та пальник, налаштовує автоматику. Це значно знижує ризик раптових поломок та забезпечує ефективну і безпечну роботу обладнання.

Порівняльний аналіз кодів помилок за виробниками

Розуміння специфіки кодів помилок для конкретних виробників є ключовим для ефективної та швидкої діагностики несправностей опалювальних котлів. Хоча загальні принципи класифікації помилок можуть бути схожими, кожен бренд має свою унікальну систему кодування, структуру кодів та особливості інтерпретації. Нижче ми розглянемо діагностичні системи деяких популярних на українському ринку виробників.

Vaillant

Котли Vaillant, один з провідних європейських виробників, зазвичай використовують літерно-цифрові коди помилок, що починаються з літери ‘F’, наприклад, F.22, F.28, F.75. Також можуть зустрічатися коди стану, що починаються з ‘S’.

Поширені коди та їх значення:

• F.20 (Перегрів): Часто пов’язаний з недостатньою циркуляцією або несправністю датчика температури подачі. Ця помилка може виникати при одночасній роботі на опалення та ГВП, вказуючи на можливі проблеми з насосом або триходовим клапаном.

• F.22 (Низький тиск води / Сухий хід): Сигналізує про недостатній тиск теплоносія в системі. Причини: витоки, несправний розширювальний бак, несправний датчик тиску. Це одна з найчастіших помилок.

• F.28/F.29 (Помилка розпалу / Згасання полум’я в робочому режимі): Вказує на проблеми в системі розпалу або контролю полум’я. Можливі причини: проблеми з подачею газу, несправність електродів розпалу/іонізації, газового клапана, плати керування, проблеми з димоходом.

• F.32 (Помилка вентилятора): Неправильна швидкість обертання вентилятора (тільки для котлів з примусовим димовидаленням).

• F.49 (Помилка шини eBUS): Проблема зі зв’язком по шині eBUS, наприклад, з кімнатним регулятором.

• F.61/F.62 (Несправність газового клапана): Проблеми з керуванням газовим клапаном.

• F.63/F.64/F.65/F.67 (Помилка електроніки/EEPROM/датчика NTC): Вказують на несправності в електронній платі або датчиках температури.

• F.75 (Помилка датчика тиску / Не визначається стрибок тиску при включенні насоса): Дуже поширена помилка. Офіційно може вказувати на несправність датчика тиску або насоса. Часто причиною є заблокований насос, повітря в системі, або засмічення гідравлічного блоку.

Особливості діагностики Vaillant:

• Котли Vaillant мають розвинену систему самодіагностики. Для точної інтерпретації кодів важливо звертатися до сервісної документації конкретної моделі.

• Помилки F.22, F.28/F.29 та F.75 є одними з найпоширеніших. Розуміння зв’язку між ними є ключовим для ефективної діагностики. Наприклад, низький тиск (F.22) може призвести до проблем з розпалом (F.28/F.29) або спрацювання F.75.

• При помилці F.75 сервісні інженери часто перевіряють не тільки датчик тиску, а й стан насоса, наявність повітря в системі та чистоту фільтрів.

Bosch (включаючи Worcester Bosch та Buderus)

Котли Bosch та брендів, що входять до групи (наприклад, Buderus), зазвичай використовують літерно-цифрові коди. Вони часто починаються з ‘A’, ‘C’, ‘E’, ‘F’, або це можуть бути тризначні цифрові коди. Система кодування може відрізнятися для різних лінійок та регіонів.

Поширені коди та їх значення (приклади для Bosch/Worcester Bosch):

• EA (Немає полум’я): Одна з найчастіших помилок. Причини: проблеми з подачею газу, несправність електрода іонізації, несправність газового клапана, заблокований сифон конденсату (для конденсаційних моделей), проблеми з димоходом.

• A1 (Низький тиск води): Вказує на необхідність перевірки тиску та можливі витоки.

• E9 (Перегрів / Спрацював захисний термостат): Може бути викликаний недостатньою циркуляцією, несправністю насоса, повітрям у системі, накипом у теплообміннику. Для деяких моделей Bosch помилка E9 при першому запуску може вказувати на необхідність вручну провернути вал насоса.

• C1/C6/C7 (Помилка вентилятора/тиску повітря): Проблеми з вентилятором або пресостатом.

• F0/F7 (Внутрішня помилка плати / Помилка датчика): Можуть вказувати на несправність електронної плати або датчиків.

Коди Buderus (приклади)

Часто мають складнішу структуру, наприклад, 2E (низький тиск), 3A/3L/3P/3Y (помилки вентилятора), 4A/4C (помилки датчиків температури/перегріву), 6A (немає полум’я).

Особливості діагностики Bosch/Buderus:

• Через велику різноманітність моделей, точна діагностика вимагає використання актуальної сервісної документації для конкретного котла.

• Типовими є проблеми з тиском (A1, 2E), розпалом (EA, 6A) та перегрівом (E9).

• Для конденсаційних моделей Bosch Condens, проблеми з відводом конденсату (замерзання, засмічення сифону) можуть призводити до помилки EA або інших, пов’язаних з розпалом.

• Нестабільна напруга може викликати збої в роботі електроніки та появу “плаваючих” помилок.

Viessmann

Котли Viessmann відомі своєю якістю та технологічністю. Вони використовують літерно-цифрові (F1, F4, A9, 0b) або чисто цифрові коди, які можуть відрізнятися для різних серій (наприклад, Vitodens, Vitopend).

Поширені коди та їх значення (приклади для Vitodens):

• F1/F2 (Перегрів / Спрацював обмежувач температури): Вказує на перегрів котла. Причини: недостатня циркуляція, несправність насоса, повітря в системі, низький тиск води, несправний датчик температури.

• F4 (Немає полум’я при розпалі): Проблеми з подачею газу, електродом іонізації, газовим клапаном, блоком розпалу, платою керування.

• F5 (Помилка пресостата повітря): Несправність пресостата або проблеми з системою димовидалення/подачі повітря (для котлів із закритою камерою згоряння).

• A9 (Помилка комунікації з OpenTherm-регулятором): Проблема зі зв’язком з кімнатним термостатом, що працює по протоколу OpenTherm.

• 0b (Помилка тиску води): Часто вказує на низький тиск води в системі.

• Коди, пов’язані з датчиками: Велика кількість кодів вказує на несправності конкретних датчиків температури (зовнішньої, котлової води, ГВП, димових газів), наприклад, 10/18 (датчик зовнішньої температури), 30/38 (датчик температури котлової води).

Особливості діагностики Viessmann:

• Котли Viessmann часто мають дуже детальну систему діагностики з великою кількістю кодів. Це дозволяє точно локалізувати несправність.

• Важливо розрізняти коди блокування (вимагають ручного скидання) та коди несправностей (можуть скидатися автоматично після усунення причини).

• Досвід сервісних інженерів може бути корисним для розуміння неочевидних причин деяких помилок або специфіки роботи певних моделей.

Ariston

Котли Ariston використовують цифрові коди помилок. Їх часто групують за першою цифрою, що вказує на тип несправності (наприклад, 1xx – проблеми з опалювальним контуром, 5xx – проблеми з розпалом).

Поширені коди та їх значення:

• 101 (Перегрів): Спрацював захист від перегріву.

• 108 (Низький тиск води): Недостатній тиск в системі опалення.

• 501 (Відсутність полум’я): Невдала спроба розпалу.

• 5P1/5P2/5P3 (Повторні невдалі спроби розпалу / Зрив полум’я): Вказують на стійкі проблеми з розпалом.

• 604 (Недостатня швидкість вентилятора) / 6P1 (Помилка пресостата): Проблеми з системою димовидалення.

• 303/305/306/307 (Помилка плати керування): Внутрішні несправності електронної плати.

Особливості діагностики Ariston:

• Система кодів досить структурована, що полегшує первинну ідентифікацію проблеми.

• Проблеми з розпалом (наприклад, помилка 501) можуть бути пов’язані з неправильною полярністю підключення електроживлення. Це характерно для деяких фазозалежних моделей.

Baxi

Котли Baxi переважно використовують літерно-цифрові коди, що починаються з літери ‘E’.

Поширені коди та їх значення:

• E01 (Помилка розпалу / Немає полум’я): Дуже поширений код. Причини: відсутність газу, несправність електрода іонізації/розпалу, газового клапана, плати, неправильна полярність, проблеми з димоходом.

• E02 (Спрацював термостат перегріву): Перегрів теплоносія. Причини: слабка циркуляція, несправність датчика температури.

• E03 (Помилка датчика тяги / пресостата): Проблеми з димовидаленням. Для атмосферних котлів (моделі ‘i’) – датчик тяги, для турбованих (моделі ‘F’) – пресостат.

• E04 (Часте пропадання полум’я): Нестабільне горіння. Може бути пов’язано з електродом іонізації, платою, нестабільною напругою, димоходом.

• E05 (Несправність датчика температури контуру опалення): Обрив або коротке замикання датчика.

• E06 (Несправність датчика температури ГВП): Аналогічно для датчика ГВП.

• E10 (Низький тиск води): Недостатній тиск теплоносія в системі.

• E25/E26 (Занадто швидкий ріст температури / Перевищення температури на 20°C): Вказують на проблеми з циркуляцією, можливе закипання, несправність насоса або датчика.

• E35 (Паразитне полум’я): Полум’я фіксується при закритому газовому клапані. Причини: негерметичність клапана, несправність плати, проблеми з електроживленням (рекомендується стабілізатор з гальванічною розв’язкою та заземленням).

• E96/E97/E98 (Помилки електроживлення / плати): Проблеми з напругою, частотою мережі або внутрішня помилка плати.

Особливості діагностики Baxi:

• Велика кількість кодів помилок дозволяє досить точно визначити несправний вузол.

• Використання незамерзаючих рідин (антифризів) може призводити до проблем з циркуляцією, перегріву та виходу з ладу теплообмінника, навіть якщо котел не видає специфічної помилки на антифриз.

• Помилки, пов’язані з електроживленням (E22, E96, E97), вказують на чутливість електроніки до якості мережі.

Protherm

Котли Protherm, часто асоційовані з Vaillant Group, мають свою систему кодів. Зазвичай це ‘F’ коди, аналогічно Vaillant, але з можливими відмінностями в значеннях для конкретних моделей (наприклад, Пантера, Гепард, Рись).

Поширені коди та їх значення (приклади):

• F00/F01 (Обрив датчика температури подачі/обратки): Несправність датчиків температури опалювального контуру.

• F04 (Немає полум’я): Проблеми з розпалом.

• F05 (Помилка димовидалення): Проблеми з вентилятором або пресостатом.

• F10 (Низький/високий тиск води): Тиск в системі поза допустимими межами (зазвичай <0.3 бар або >2.7 бар).

• F24 (Занадто швидкий ріст температури): Можливі проблеми з насосом або циркуляцією.

• F28 (Помилка розпалу при запуску).

• F33 (Помилка реле тиску повітря (пресостата)): Контакти пресостата не замикаються.

Особливості діагностики Protherm:

• Система діагностики схожа на Vaillant, але завжди слід звірятися з документацією на конкретну модель.

• Проблеми з розширювальними баками в котлах Protherm можуть призводити до коливань тиску та помилок F10.

NAVIEN

Корейський виробник NAVIEN використовує переважно цифрові коди помилок.

Поширені коди та їх значення:

• 001E (Перегрів).

• 002E (Низький рівень води / Помилка датчика протоку).

• 003E (Немає сигналу полум’я / Помилка розпалу).

• 004E (Помилкове полум’я).

• 010E (Помилка вентилятора).

• 012E (Втрата полум’я).

• 016E (Перегрів теплообмінника).

• 030E (Аномальна температура димових газів).

• 127E (Помилка датчика тиску повітря APS).

Особливості діагностики NAVIEN:

• Котли NAVIEN відомі своєю чутливістю до якості монтажу системи димовидалення та стабільності електроживлення.

• Помилка 02E може бути пов’язана як з реальним низьким рівнем води, так і з несправністю датчика протоку або триходового клапана. Також зустрічаються скарги на часті вмикання/вимикання котла (тактування) через неправильні налаштування або проблеми з циркуляцією.

De Dietrich

Французький виробник De Dietrich використовує власну систему кодів. Вона може включати літерно-цифрові позначення, наприклад, ‘E:xx’ або коди блокування/зупинки, що відображаються на панелі керування Diematic.

Приклади кодів та їх значення (для моделей з панеллю Diematic або аналогічних):

• AL PA (Помилка датчика температури подачі).

• AL FA (Помилка датчика димових газів).

• AL Pr (Помилка датчика тиску води).

• E:00 – E:05 (Помилки датчиків температури теплообмінника, перегріву).

• Коди блокування (Lock-out codes), наприклад, 0 (Параметрична помилка), 1 (Перевищена макс. температура подачі), 3 (Перевищена макс. температура теплообмінника).

Особливості діагностики De Dietrich:

• Котли De Dietrich часто є обладнанням преміум-класу зі складними системами керування.

• Діагностика може вимагати спеціалізованих знань та інструментів.

• Користувачі іноді відзначають проблеми з доступністю сервісу або запчастин для старіших моделей, хоча якість самих котлів зазвичай висока. Обговорюються проблеми з “закипанням” (kettling), що може вказувати на накип або проблеми з циркуляцією.

Ferroli

Італійський виробник Ferroli використовує літерно-цифрові коди. Часто це ‘Axx’ для блокувань та ‘Fxx’ для несправностей, що не призводять до повної зупинки.

Поширені коди та їх значення:

• A01 (Немає розпалу пальника): Проблеми з подачею газу, електродом іонізації/розпалу, газовим клапаном.

• A02 (Сигнал полум’я при закритому пальнику): Паразитне полум’я, несправність електрода або плати.

• A03 (Спрацював захист від перегріву): Перегрів теплоносія.

• A05 (Помилка вентилятора/пресостата): Проблеми з системою димовидалення.

• F10/F11 (Несправність датчика температури опалення/ГВП).

• F34 (Низька напруга): Проблеми з електроживленням.

• F37 (Низький тиск води): Недостатній тиск в системі.

Особливості діагностики Ferroli:

• Система кодів дозволяє розрізняти критичні блокування та менш серйозні несправності.

• Обговорюються проблеми з утриманням тиску, що можуть бути пов’язані з розширювальним баком або витоками. Також специфічна поведінка котла Domiproject, де несправність датчика ГВП може призводити до перегріву в режимі опалення.

Представлений аналіз показує, що хоча існують загальні категорії несправностей (тиск, розпал, датчики), конкретні коди та їх інтерпретація значно варіюються між виробниками. Для точної діагностики завжди необхідно звертатися до офіційної технічної документації на конкретну модель котла.

Технічна діагностика несправностей

Технічна діагностика несправностей опалювальних котлів виходить за рамки простого зчитування кодів помилок. Вона включає використання спеціальних сервісних режимів, діагностичних інструментів та розуміння протоколів зв’язку. Це дозволяє глибше аналізувати стан обладнання.

Активація сервісних режимів

Більшість сучасних котлів мають приховані сервісні або діагностичні режими. Доступ до них дозволяє перевіряти окремі компоненти, зчитувати розширені параметри роботи, переглядати історію помилок та іноді змінювати сервісні налаштування. Доступ до цих режимів зазвичай здійснюють натисканням певної комбінації клавіш на панелі керування котла.

• Vaillant: Для входу в сервісний режим на котлах Vaillant ecoTEC, наприклад, часто потрібно одночасно натиснути та утримувати дві верхні кнопки протягом кількох секунд. Після цього з’являється меню, де можна ввести сервісний код (часто “17”) для доступу до тестових програм.

• Bosch: Для котлів Bosch Condens (наприклад, GAZ 6000) вхід у сервісний рівень може здійснюватися одночасним натисканням кнопок “+”, “-” та “назад”. Це відкриває доступ до кількох рівнів сервісних налаштувань.

• Viessmann: На котлах Viessmann Vitodens для доступу до сервісного меню часто потрібно одночасно натиснути кнопки “OK” та “меню” (три лінії) і утримувати їх близько 4 секунд.

• Ariston: Для деяких моделей Ariston (наприклад, Cares One) сервісний режим для перевірки потужності може активуватися утриманням кнопки “Reset” протягом 10 секунд. Для моделей Genus Evo HP доступ до повного меню налаштувань здійснюється через введення сервісного коду “234”.

• Baxi: На котлах Baxi (наприклад, Luna HT з контролером QAA73) для доступу до параметрів потрібно одночасно натиснути клавіші 1 і 4 приблизно на 3 секунди, а потім клавіші 1 і 2 також на 3 секунди. Для котлів Duo-tec вхід у режим налаштування параметрів здійснюється одночасним утриманням кнопок (часто “вгору” та “вниз”) протягом приблизно 6 секунд.

Сервісні режими є потужним інструментом. Однак їх використання вимагає глибоких знань та обережності. Неправильне змінення сервісних параметрів може призвести до некоректної роботи котла або його пошкодження. Знання процедур входу в ці режими та вміння інтерпретувати дані є ключовою навичкою для професійного сервісного інженера. Це дозволяє перейти від простої заміни деталей “навмання” на основі коду помилки до точної діагностики та налаштування обладнання. Виробники часто обмежують доступ до повного опису цих режимів, надаючи таку інформацію переважно авторизованим сервісним центрам.

Коли без майстра не обійтися

Самостійна діагностика та усунення деяких простих проблем можливі. Проте існують ситуації, коли втручання кваліфікованого спеціаліста є обов’язковим. Нехтування цим може призвести до серйозних наслідків.

Ознаки того, що потрібна професійна допомога

Варто негайно викликати майстра, якщо:

• Прості кроки (перевірка тиску, перезавантаження котла, перевірка газового крана) не допомогли усунути помилку.

• Код помилки з’являється регулярно.

• Код помилки вказує на проблеми з газовою частиною, горінням, електронною платою керування чи системами безпеки.

• Ви чуєте будь-які незвичні звуки під час роботи котла.

• Відчувається запах газу.

• Є видимі витоки води.

• Є ознаки неповного згоряння палива (наприклад, кіптява).

• Ви не впевнені у своїх діях або не розумієте причину помилки.

Чому не варто ігнорувати коди помилок

Не ігноруйте коди помилок, навіть якщо котел начебто працює. Це загрожує серйозними проблемами:

• Погіршення проблеми: Дрібна несправність, яку ви проігнорували, часто перетворюється на велику поломку. Тоді ремонт коштує значно більше.

• Зниження ефективності: Несправний котел може працювати неефективно, споживаючи більше палива та збільшуючи ваші витрати на опалення.

• Загроза безпеці: Певні коди помилок прямо вказують на несправності, що загрожують безпеці вашого дому та здоров’ю. Йдеться про ризик витоку газу, чадного газу та інші небезпечні ситуації.

Своєчасне реагування на сигнали котла та виклик майстра допоможуть уникнути цих проблем.

Популярні коди помилок для деяких брендів котлів

Нижче наведена коротка таблиця з поширеними кодами помилок для популярних брендів. Пам’ятайте, що це лише загальна інформація.
